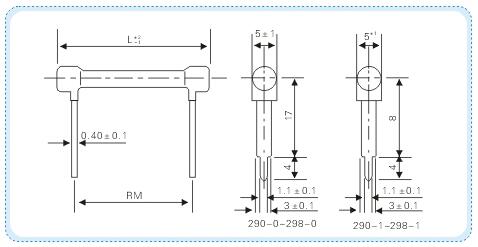

· 外形尺寸
· 技术说明
| 型 号 Type | 额定功率 Rate Power(W) Ambient temperature=70℃ | 阻值范围 Resistance Range(Ω) | 外形尺寸 Dimensions(mm) | |||||||||||||||||||||
| 最小值 Min | 最大值 Max | L | RM | |||||||||||||||||||||
| 290-0/1 | 2.0 | R1 | 2K2 | 18.2 | 10.2 | |||||||||||||||||||
| 292-0/1 | 4.0 | R18 | 3K3 | 23.3 | 15.2 | |||||||||||||||||||
| 294-0/1 | 5.0 | R18 | 5K1 | 33.4 | 25.4 | |||||||||||||||||||
| 296-0/1 | 6.5 | R22 | 7K5 | 43.5 | 35.4 | |||||||||||||||||||
| 298-0/1 | 8.0 | R51 | 9K1 | 53.7 | 45.7 | |||||||||||||||||||
· 性能指标
| 试验项目 Test Item | 性能要求 Specifications | |||||||||||||||||||||||
| 精度 Tolerances | ±5%(J)±10%(K) | |||||||||||||||||||||||
| 温度系数 Temperature coefficient | ±250×10-6/℃ | |||||||||||||||||||||||
| 气候类别 Climatic category | 55/155/21 | |||||||||||||||||||||||
| 温度范围 Temperature range | -55℃～275℃ | |||||||||||||||||||||||
| 降功耗 Derating | 当环境温度由70℃升至275℃时，电阻器允许负荷由额定功率的100%降至0% | |||||||||||||||||||||||
| 长期试验 Load life P70,70℃,1000hrs | △R≤±(5%R+0.1Ω) | |||||||||||||||||||||||
| 稳态温热 Damp heat,steady state 40℃,93%,r,h,21d | △R≤±(5%R+0.1Ω) | |||||||||||||||||||||||
| 引出端强度 Terminal tensile strength | △R≤±(1%R+0.05Ω) | |||||||||||||||||||||||
| 耐焊接热 Leaching,350℃,3.5s | △R≤±(1%R+0.05Ω) | |||||||||||||||||||||||
| 可焊性 Solderability | IEC68-2-20(1968)槽焊法、235℃±0.5℃，2±0.5s(solder bath method) | |||||||||||||||||||||||
