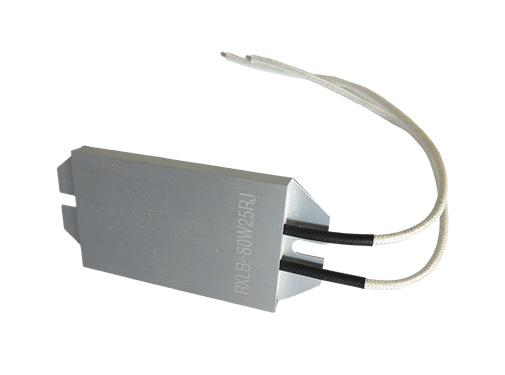

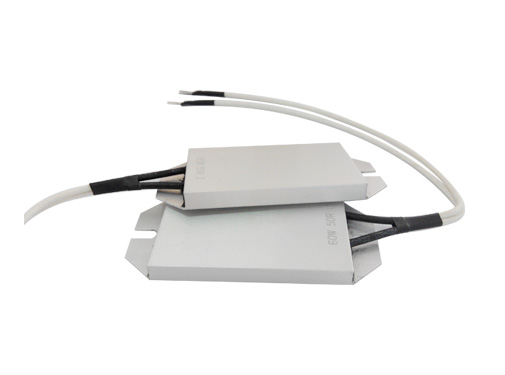

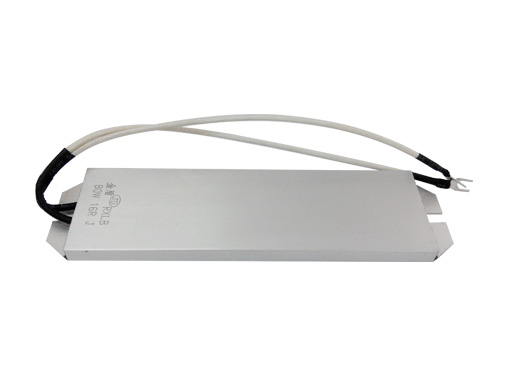

RXLB功率型超薄铝壳电阻器
产品特点：RXLB系列电阻器耐气候性、耐震动性，优于传统瓷骨架电阻器。
广泛应用于电 源、变频器、伺服及高要求恶劣工控环境使用；
易紧密安装，易附加散热器；外形美观，是电力电子理想的配套产品。

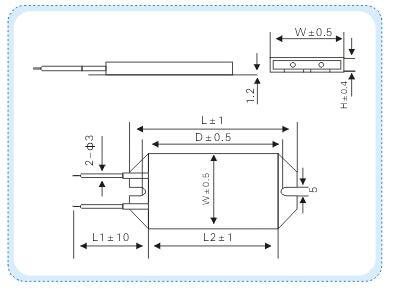

· 外形尺寸
| 型 号 Type | 额定功率 Rate Power (W) | 阻值范围 Resistance Range (Ω) | 阻值精度（%） Tolerance Range | 尺寸 Dimensions (mm) | ||||||||||||||||||||
| L | L1 | L2 | D | W | H | |||||||||||||||||||
| RXLB | 40 | 1R～10k | ±5%(J) | 100 | 200 | 75 | 85 | 45 | 8 | |||||||||||||||
| 60 | 1R～10k | 118 | 200 | 96 | 103 | 45 | 8 | |||||||||||||||||
| 80 | 1R～10k | 105 | 200 | 85 | 90 | 60 | 12.5 | |||||||||||||||||
| 100 | 1R～10k | 135 | 200 | 115 | 115 | 60 | 12.5 | |||||||||||||||||
| 150 | 1R～10k | 195 | 200 | 180 | 180 | 60 | 12.5 | |||||||||||||||||
★80W、100W、150W为4孔定位
· 性能指标
| 试验项目 Test ltem | 性能要求 Specifications | 试验方法 Test Method | ||||||||||||||||||||||
| 短时间过负荷 Short time overload | △R≤±（2%R+0.1Ω） | 10PR ,5S | ||||||||||||||||||||||
| 振动 Vibration | △R≤±（1%R+0.1Ω） | 10HZ～55HZ～10HZ,1.5mm，2h | ||||||||||||||||||||||
| 耐热性 Heat resistant | △R≤±（2%R+0.1Ω） | 350±5℃,2h | ||||||||||||||||||||||
| 热冲击 Shock-proot | △R≤±（2%R+0.1Ω） | PR,30min/-55℃,15min | ||||||||||||||||||||||
| 耐湿性 Humidity-proof | △R≤±（3%R+0.1Ω） | 40℃±2℃,RH93±3%,240h | ||||||||||||||||||||||
| 耐久性 Endurance | △R≤±（3%R+0.1Ω） | 70℃,PR,500h | ||||||||||||||||||||||
