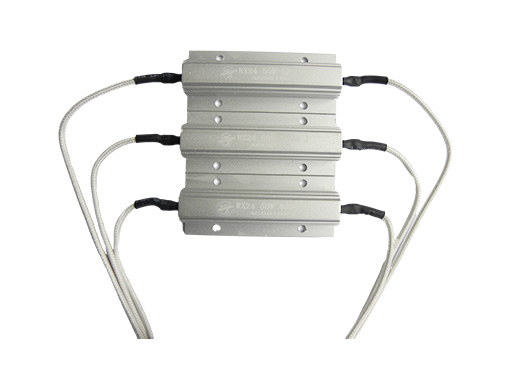

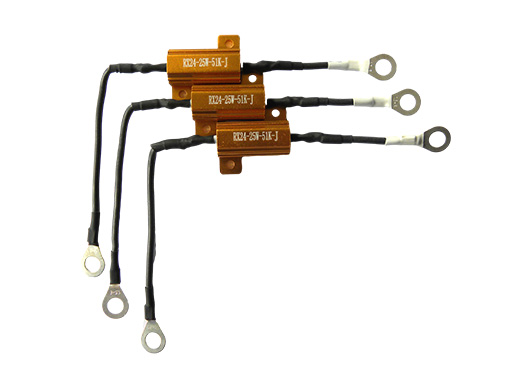

RX24铝外壳功率线绕电阻器
产品特点：外壳采用铝合金制造，表面有散热沟槽体积小，功率大，耐高温、过载能力强，
适用于带散热板安装方式的交直流、脉冲电路的分压、限流和负载，多种连接方式，便于安装

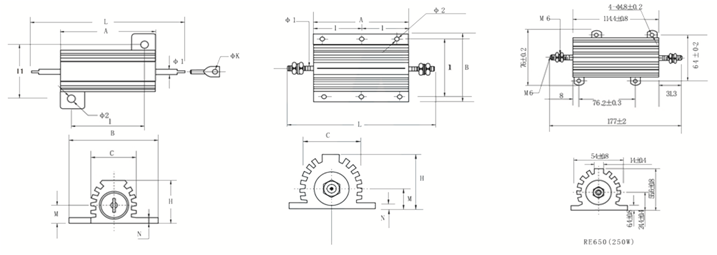

· 外形尺寸
| 型号 Type | 25℃下额定功率（W） (带散热板) | 外形尺寸 Dimensions(mm) | 重量 (g) | |||||||||||||
| 电阻体 | 标准散热板(铝) | |||||||||||||||
| A | B | L | H | 1 | 11 | c | M | N | Φ1 | Φ2 | K | 表面积 (cm2) | 厚度 (mm) | |||
| RX24-3 | 3 | 11 | 13.4 | 51 | 5.2 | 7 | 10.7 | 6.7 | 2.2 | 1.5 | 0.6 | 2.2 | 415 | 1 | 3 | |
| RX24-5 | 5 | 15.5 | 16 | 31.5 | 8 | 11.4 | 12.5 | 8.5 | 4.4 | 1.5 | 0.8 | 2.2 | 415 | 3 | ||
| RX24-10 | 10 | 19.5 | 21 | 40.5 | 10 | 14 | 16 | 11.2 | 5 | 2 | 2 | 2.5 | 2.2 | 415 | 6 | |
| RX24-25 | 25 | 27 | 27 | 48 | 13 | 18.3 | 20 | 14.3 | 7 | 2 | 2 | 3.5 | 2.2 | 11 | 11 | |
| RX24-30 | 30 | 34 | 29 | 55 | 15.5 | 25 | 22 | 16.3 | 7.3 | 2 | 2 | 3.5 | 2.2 | 535 | 18 | |
| RX24-50 | 50 | 50 | 29 | 71 | 15.5 | 40 | 22 | 16.3 | 7.3 | 2 | 2 | 3.5 | 3 | 995 | 30 | |
| RX24-75 | 75 | 65.5 | 48 | 93.5 | 26 | 17.5 | 37 | 27 | 11.5 | 3.5 | M4 | 4.4 | 995 | 3 | 90 | |
| RX24-100 | 100 | 98 | 48 | 130 | 26 | 35 | 37 | 27 | 11.5 | 3.5 | M5 | 4.5 | 995 | 160 | ||
| RX24-150 | 150 | 135 | 48 | 165 | 26 | 54 | 37 | 27 | 11.5 | 3.5 | M6 | 4.5 | 995 | 240 | ||
| RX24-200 | 200 | 92 | 73 | 132 | 45 | 35 | 58 | 46.5 | 21 | 5 | M6 | 5.5 | 3750 | 420 | ||
| RX24-250 | 250 | 112 | 73 | 152 | 45 | 45 | 58 | 46.5 | 21 | 5 | M6 | 5.5 | 4765 | 480 | ||
| RX24-300 | 300 | 130 | 73 | 174.5 | 45 | 51 | 58 | 46.5 | 21 | 5 | M6 | 5.5 | 5780 | 580 | ||
| RX24-500 | 500 | 204 | 73 | 244 | 45 | 87 | 58 | 46.5 | 21 | 5 | M6 | 5.5 | 8500 | 970 | ||
| RX24G-250 | 250/RE650 | 详见右上图 | 4900 | 510 | ||||||||||||

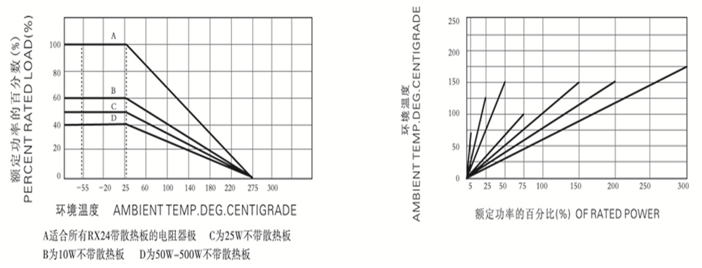

· 降功耗曲线
· 技术说明
| 型号 Type | 25℃下额定功率 (W) | 阻值范围 (Ω) | 阻值允许偏差 (%) | 温度系数 | 耐电压 | |||||||||||
| 带散热板 | 不带散热板 | |||||||||||||||
| RX24-3 | 3 | 2 | 0.01～1K | ±0.1（B） ±0.25(C) ±0.5(D) ±1(F) ±2(G) ±5(J) | ±20 ±50 ±100 ±250 | 1000 | ||||||||||
| RX24-5 | 5 | 3 | 0.01～1K | |||||||||||||
| RX24-10 | 10 | 8 | 0.01～1.5K | |||||||||||||
| RX24-25 | 25 | 15 | 0.01～10K | |||||||||||||
| RX24-30 | 30 | 20 | 0.01～27K | 2000 | ||||||||||||
| RX24-50 | 50 | 45 | 0.01～33K | |||||||||||||
| RX24-75 | 75 | 50 | 0.01～39K | |||||||||||||
| RX24-100 | 100 | 55 | 0.01～51K | |||||||||||||
| RX24-150 | 150 | 50 | 0.01～56K | 2500 | ||||||||||||
| RX24-200 | 200 | 120 | 0.01～58K | |||||||||||||
| RX24-250 | 250 | 150 | 0.01～75K | |||||||||||||
| RX24-300 | 300 | 200 | 0.01～75K | |||||||||||||
| RX24-500 | 500 | 120 | 0.01～82K | |||||||||||||
| RX24G-250 | 250/RE650 | 0.01～75K | ||||||||||||||
· 性能指标
| 检验项目 Test Item | 性能要求 Specifications | 试验方法 Test Methods | ||||||||||||||
| 可焊性 Solderability | 焊料能自由流动并与引线润温 | 235±5℃,2S槽焊法 | ||||||||||||||
| 引出端强度Terminal tensile strength | △ R≤±(1%R+0.05Ω) | 40N | ||||||||||||||
| 温度变化 Change of temperature | △ R≤±(1%R+0.05Ω) | -55℃/+155℃,5次循环 | ||||||||||||||
| 过载 Over Load | △ R≤±(1%R+0.05Ω) | 10PR，5S | ||||||||||||||
| 恒定湿热 Damp heat,steady state | △ R≤±(5%R+0.05Ω) | 温度40±2℃，温度93+2%，21天 | ||||||||||||||
| 冲击 Shock | △ R≤±(1%R+0.05Ω) | 加速度490m/s2,11ms 18次 | ||||||||||||||
| 振动 Vibration | △ R≤±(1%R+0.05Ω) | 频率10-50Hz，加速度98m/s2,6h | ||||||||||||||
| 温度耐久性 Load Life | △ R≤±(5%R+0.05Ω) | 室温施加额定功率负荷1000h | ||||||||||||||
| 耐焊接热 Leaching | △ R≤±(1%R+0.05Ω) | 350±10℃,3.5±0.5s | ||||||||||||||
| 表面温升 Surface temperature Rise | ≤275℃ | VR | ||||||||||||||
