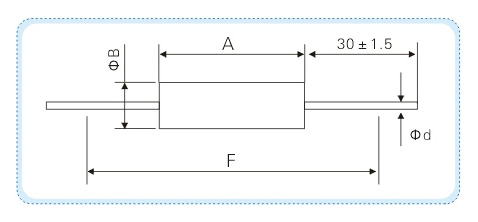

· 外形尺寸

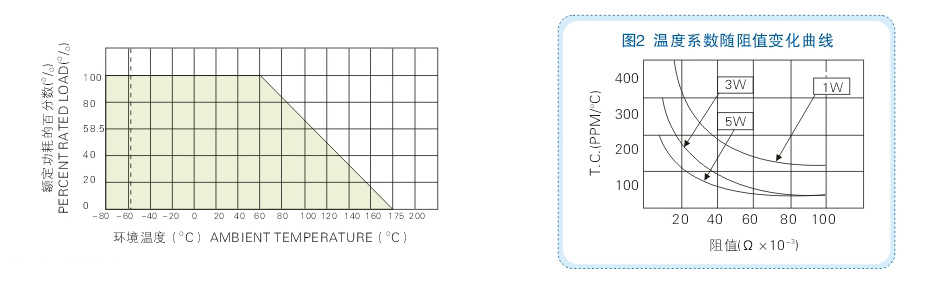

· 降功耗曲线
· 技术说明

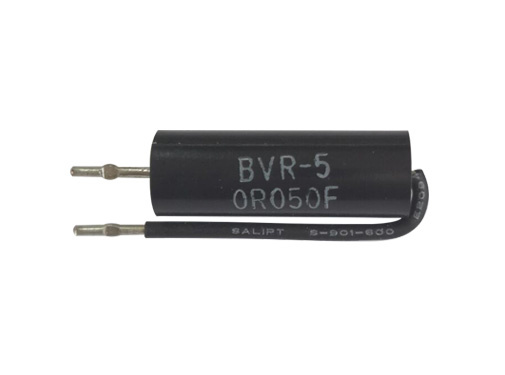

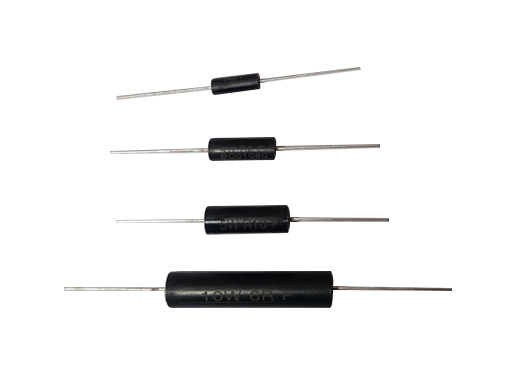

型号 Type | 额定功率Rate Powar(W) | 阻值范围 Resistance Range(Ω) | 外形尺寸 Dimenions(mm) | |||||||||
最小值Min | 最大值Max | A±0.25 | ΦB±0.25 | Φd | F | |||||||
BWL/BVR | 0.5 | R01~R1 | R1~100R | 7.0 | 3.0 | 0.6 | 27.0 | |||||
1.0 | R002~R1 | R2~1K | 11.0 | 3.0 | 0.8 | 31.0 | ||||||
3.0 | R002~R1 | R2~10K | 14.8 | 5.2 | 0.8 | 34.0 | ||||||
4.0 | R005~1R | R5~15K | 19.0 | 7.0 | 0.8 | 38.0 | ||||||
5.0 | R005~1R | 1R~24K | 24.0 | 8.4 | 1.0 | 44.0 | ||||||
7.0 | R005~1R | 1R~24K | 27.0 | 9.5 | 1.0 | 47.0 | ||||||
10.0 | R01~1R | 1R~39K | 46.5 | 10.0 | 1.0 | 66.0 |
· 性能指标
试验项目 Test Item | 性能要求 Specifications | |||||||||||
精度 Tolerances | ±0.1%(B) ±0.5%D ±1%(F) ±2%(G) ±5%(J) | |||||||||||
温度系数 Temperature coefficient | 见图2 | |||||||||||
绝缘电压 Insulation voltage | 500V,△R≤±0.1%R | |||||||||||
绝缘电阻 Insulation resistance | >1GΩ | |||||||||||
温度范围 Temperature range | -55℃~175℃ | |||||||||||
降功耗 Derating | 当环境温度由25℃升至175℃时,电阻器允许负荷由额定功率的100%降至0% | |||||||||||
长期实验 Load life P70℃,1000hrs | △R≤±1%R | |||||||||||
稳态湿热 Damp head,steady state 40℃,93%,r,h,21d | △R≤±0.5%R | |||||||||||
引出端强度 Terminal tensile strength | △R≤±0.1%R | |||||||||||
耐焊接热 Resistance to sold.heat 350℃,3.5s | △R≤±0.1%R | |||||||||||
可焊性 Solderability | LEC68-2-20(1968)槽焊法、235±0.5℃,2±0.5S(solder bath method) |
