体积小、功率大、散热性能强、耐高压、耐冲击,快散热高稳定、寿命长等特点。
应用领域:
电力、机车、电源、机电设备、航天、航空、军工、邮电通讯、海运、铁路、风力发电及太阳能发电等领域。

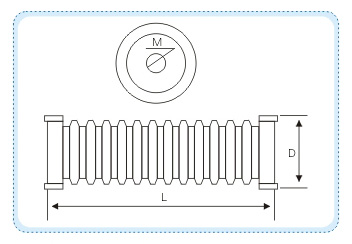

· 外形尺寸

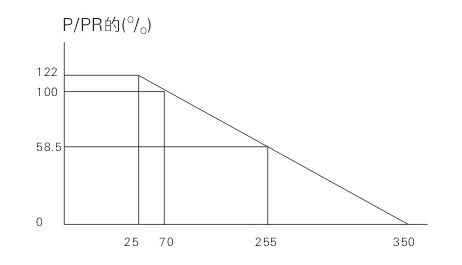

· 降功耗曲线
· 技术说明
型号 Type | 主 要 参 数 | 外形尺寸 Dimension(mm) | |||||||
额定功率(W) Rate Power | 冲击功率(W) Shock Power | 极限电压(V) Limiting Voltage | 绝缘电压(MΩ) Insulation Voltage | 阻值范围(Ω) Resistance Range | 阻值偏差(%) | ||||
D | L | M | |||||||
RXG8-2 | 200 | 300 | 4000.000 | 1000.000 | 5R1~2K | ±2%(G) ±5%(J) ±10%(K) | 51 | 165 | 6 |
RXG8-3 | 300 | 400 | 4000.000 | 1000.000 | 5R1~3K | 66 | 165 | 8 | |
RXG8-6C | 400 | 600 | 4000.000 | 1000.000 | 5R1~4K7 | 51 | 270 | 6 | |
RXG8-6B | 600 | 800 | 4000.000 | 1000.000 | 5R1~6K8 | 68 | 253 | 10 | |
RXG8-6A | 600 | 800 | 6000.000 | 1000.000 | 6R8~10K | 85 | 230 | 12 | |
RXG8-8B | 600 | 800 | 4000.000 | 1000.000 | 5R1~7K5 | 66 | 270 | 12 | |
RXG8-8A | 800 | 1000 | 6000.000 | 1000.000 | 10R~12K | 85 | 270 | 12 |
· 性能指标
试验项目 Test Item | 性能要求 Specifications | 试验方法 Test Methods | |||||||
绝缘电压 Insulation Voltage | 无击穿或无飞弧 | 2000V直流或峰值与之相等的50HZ | |||||||
绝缘电阻 Insulation resistance | >1000MΩ | 500V直流测试电压 | |||||||
振动 Vibration | △R≤±(1%R+0.05Ω) | 频率10-500HZ,加速度98m/S2,1h | |||||||
碰撞 Bump | △R≤±(2%R+0.05Ω) | 频率40-80次/min,加速度245m/S2,2000次 | |||||||
温升 Temperature rise | 〈325℃ | 施加额定功率负荷 | |||||||
温度快速变化 Fast Temperture Change | △R≤±(2%R+0.1Ω) | 0A=-55℃,0B=+200℃,5次循环 | |||||||
恒定湿热 Constant Damp Heat | △R≤±(2%R+0.1Ω) | 温度+40±2℃,温度93+2%,56h | |||||||
过载 Over-Load | △R≤±(2%R+0.1Ω) | 施加10倍额定功率负荷5s | |||||||
室温耐久性 Endurance At Room Temperature | △R≤±(2%R+0.1Ω) | 施加额定功率负荷1000h |
