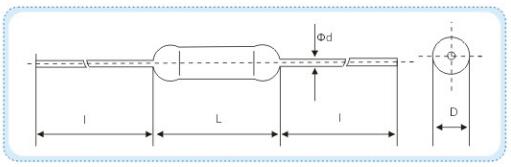

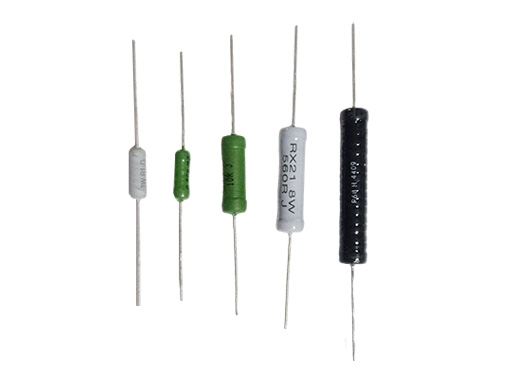

· 外形尺寸
| 型号 Type | 尺寸 Dimensions(mm) | |||||
| Lamx±2 | D±1 | d±0.05 | 1±3 | |||
| RX21-0.25W | 8 | 2.5 | 0.6 | 25 | ||
| RX21-0.5W | 9 | 3 | 0.6 | 25 | ||
| RX21-1W | 11 | 4 | 0.6 | 25 | ||
| RX21-2W(3W) | 15 | 4.5 | 0.8 | 25 | ||
| RX21-4W | 23 | 7 | 0.8 | 25 | ||
| RX21-5E(6W) | 23 | 7 | 0.8 | 25 | ||
| RX21-8W | 31 | 8 | 0.8 | 25 | ||
| RX21-10W | 36 | 8 | 0.8 | 25 | ||
| RX21-12W | 46 | 8 | 0.8 | 25 | ||
| RX21-15W | 52 | 8 | 0.8 | 25 | ||

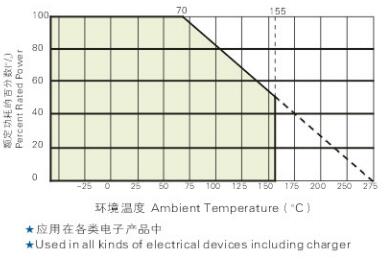

· 降功耗曲线
· 技术说明
| 型号 Type | 额定功率(W) Rate Power(70℃) | 温度系数 TCR (PPM/℃) | 电阻范围 Resistance Range(Ω) | 额定功率 环境温度 Ratinc.Amb.Temp | 使用温度范围 Operating Temp.Range | |||||||||
| RX21 | RX711 | 0.1%、0.25%、0.5% | 1%、3%、5% | |||||||||||
| RX21-0.25W | 0.25W | 0.125W | ±25 ±50 ±100 ±250 | R1～51R | R01～51R | ±70℃ | -55℃～+155℃ | |||||||
| RX21-0.5W | 0.5W | 0.25W | R1～510R | R01～510R | ||||||||||
| RX21-1W | 1W | 0.5W | R1～1K | R01～1K | ||||||||||
| RX21-2W(3W) | 2W(3W) | 1W | R1～8K2 | R01～8K2 | ||||||||||
| RX21-4W | 4W | 2W | R1～15K | R05～15K | ||||||||||
| RX21-5W(6W) | 5W(6W) | 4W | R1～20K | R05～20K | ||||||||||
| RX21-8W | 8W | 6W | R1～30K | R05～30K | ||||||||||
| RX21-10W | 10W | 8W | R1～51K | R1～51K | ||||||||||
| RX21-12W | 12W | 10W | R1～68K | R1～68K | ||||||||||
| RX21-15W | 15W | 12W | R1～68K | R1～68K | ||||||||||
· 性能指示
| 试验项目 Test Item | 性能要求 Specifications | 试验方法 Test Methods | ||||||||||||
| 短时间过负载 Short time overload | △R≤±(1%R+0.05Ω) | 10V，5S | ||||||||||||
| 温度快速变化 Rapid change of temperature | △R≤±(1%R+0.05Ω) | 55℃/275℃，30min 5cycle | ||||||||||||
| 耐焊接热 Leaching | △R≤±(1%R+0.05Ω) | 125℃,16H/55℃,RH93±3%,24h/-55℃,2h/15～35℃,8.5kpa,1h | ||||||||||||
| 气候顺序 Climatic category | △R≤±(5%R+0.1Ω) | 350±10℃,3.5+0.5s | ||||||||||||
| 70℃耐久性 Endurance at 70℃ | △R≤±(5%R+0.1Ω) | 70±2℃,PR,1000h | ||||||||||||
