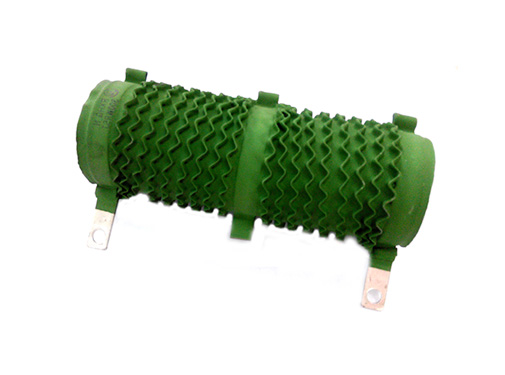

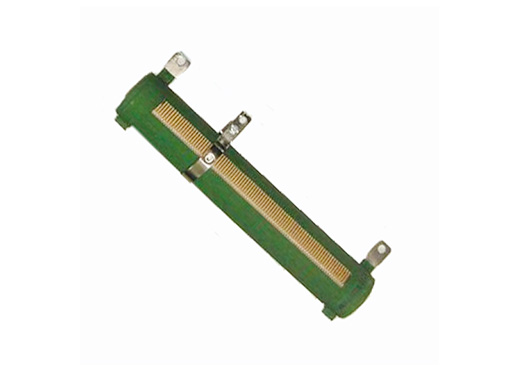

RXHG大功率波纹线绕电阻器
产品特点：耐大电流冲击，功率负荷性较好；较宽的功率范围；全烛接结构；
产品具有较高的可靠性，表面立式波纹，有利于散热减低寄生电感量，
并选用高阻燃涂层，有效保护电阻丝不被氧化，延长使用寿命。

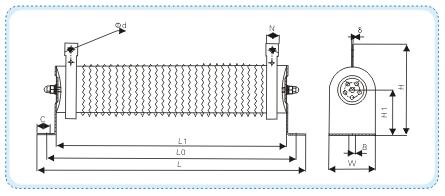

· 外形尺寸
| 额定功率 Rate Powar(W) | 尺寸 Dimensions(mm) | 重量 Weight(Kg) | ||||||||||
| L1 ±2 | L0 ±4 | L ±5 | W ±2 | H ±2 | B ±2 | H1 ±2 | C ±0.3 | фd ±0.3 | N ±0.3 | δ ±0.2 | ||
| 60 | 102 | 124 | 146 | 28 | 62 | 6.5 | 28 | 18 | 4.5 | 10 | 2.0 | 0.25 |
| 80 | 152 | 174 | 196 | 28 | 62 | 6.5 | 28 | 18 | 4.5 | 10 | 2.0 | 0.34 |
| 100 | 170 | 192 | 214 | 28 | 62 | 6.5 | 28 | 18 | 4.5 | 10 | 2.0 | 0.39 |
| 150 | 195 | 218 | 239 | 28 | 62 | 8 | 28 | 18 | 5.5 | 10 | 2.0 | 0.59 |
| 200 | 215 | 238 | 259 | 28 | 62 | 8 | 28 | 18 | 5.5 | 10 | 2.0 | 0.59 |
| 300 | 267 | 290 | 311 | 28 | 62 | 8 | 28 | 18 | 5.5 | 10 | 2.0 | 0.80 |
| 400 | 267 | 290 | 311 | 40 | 81 | 8 | 41 | 18 | 5.5 | 12 | 2.0 | 0.80 |
| 500 | 300 | 316 | 344 | 40 | 81 | 8 | 41 | 18 | 5.5 | 12 | 2.0 | 0.88 |
| 600 | 330 | 353 | 374 | 40 | 81 | 8 | 41 | 18 | 5.5 | 12 | 2.0 | 0.95 |
| 800 | 300 | 316 | 344 | 60 | 119 | 8.5 | 60 | 18 | 6 | 16 | 2.0 | 1.20 |
| 1000 | 300 | 325 | 350 | 60 | 119 | 8.5 | 60 | 17 | 6 | 16 | 2.0 | 1.70 |
| 1200 | 360 | 385 | 410 | 60 | 119 | 8.5 | 60 | 17 | 6 | 16 | 2.0 | 1.85 |
| 1500 | 415 | 440 | 465 | 60 | 119 | 8.5 | 60 | 17 | 6 | 16 | 2.0 | 2.00 |
| 2000 | 510 | 535 | 560 | 60 | 119 | 8.5 | 60 | 17 | 6 | 16 | 2.0 | 2.40 |
| 2500 | 600 | 625 | 650 | 60 | 119 | 8.5 | 60 | 17 | 6 | 16 | 2.0 | 2.50 |
| 3000 | 600 | 625 | 650 | 70 | 137 | 8.5 | 70 | 17 | 6 | 16 | 2.0 | 3.20 |
注：其中尺寸Ｃ---开口半圆安装深度，Ｂ---开口半圆槽安装宽度
· 性能指标
| 试验项目 Test ltem | 性能要求 Specifications | 试验方法 Test Method | |||||||||
| 短时间过负荷 Short time overload | △R≤±（1%R+0.05Ω） | 10VR,5S | |||||||||
| 耐焊接热 Leaching | △R≤±（1%R+0.05Ω） | 350±10℃,3.5±0.5S | |||||||||
| 室温持久性 Endurance | △R≤±（5%R+0.1Ω） | 15℃～35℃,PR,1000h | |||||||||
| 振动 Vibrations | △R≤±（5%R+0.1Ω） | 10HZ～50HZ～10HZ,2h | |||||||||
| 表面温升 Surface temperature rise | ≤250℃ | PR | |||||||||
