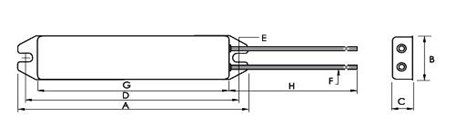

· 外形尺寸

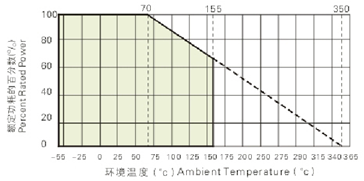

· 降功耗曲线
· 技术说明
| 型号 Type | 额定功率 Rate Power (W) | 阻值范围 Resistance range（Ω） | 温度系数 TRC (PPM/℃) | 外形尺寸 Dimensions (mm) | ||||||||||||||||
| A | B | C | D | E | F | G | H | |||||||||||||
| RXL60 | 60W | 1R～10K | 200 | 100 | 30 | 13 | 90 | 4.5 | 0.5mm2 | 75 | 300 | |||||||||
| RXL80 | 80W | 1R～10K | 130 | 43 | 19 | 118 | 6 | 0.75mm2 | 98 | 300 | ||||||||||
| RXL120 | 120W | 1R～10K | 182 | 42 | 21 | 172 | 6 | 0.75mm2 | 150 | 300 | ||||||||||
· 性能指标
| 试验项目 Test ltem | 性能要求 Specifications | 试验方法 Test Method | ||||||||||||||||||
| 短时间过负荷 Short time overload | △R≤±（2%R+0.1Ω） | 10PR ,5S | ||||||||||||||||||
| 振动 Vibration | △R≤±（1%R+0.1Ω） | 10HZ～55HZ～10HZ,1.5mm，2h | ||||||||||||||||||
| 耐热性 Heat resistant | △R≤±（2%R+0.1Ω） | 350±5℃,2h | ||||||||||||||||||
| 热冲击 Shock-proof | △R≤±（2%R+0.1Ω） | PR,30min/-55℃,15min | ||||||||||||||||||
| 耐湿性 Humidity-proof | △R≤±（3%R+0.1Ω） | 40℃±2℃,RH93±3%,240h | ||||||||||||||||||
| 耐久性 Endurance | △R≤±（3%R+0.1Ω） | 70℃,PR,500h | ||||||||||||||||||
