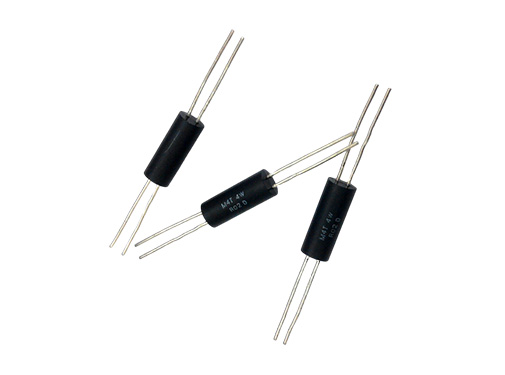

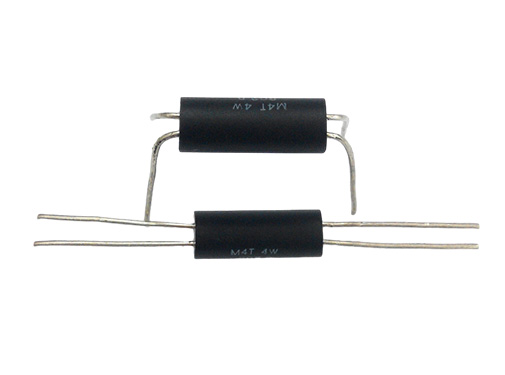

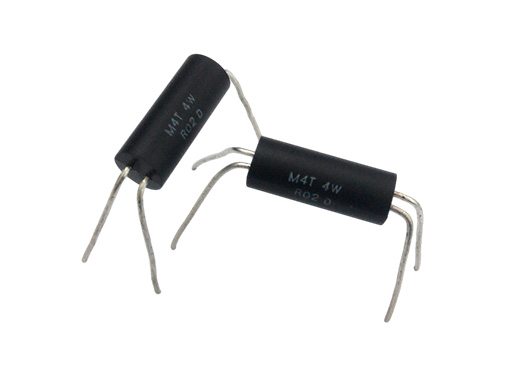

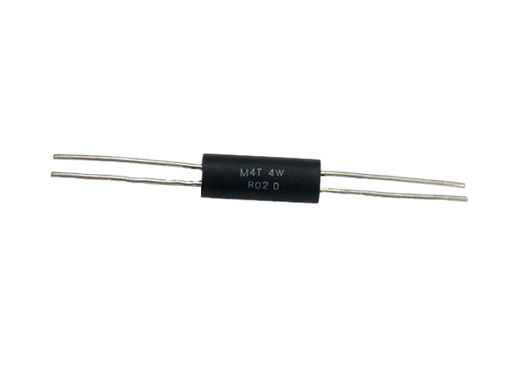

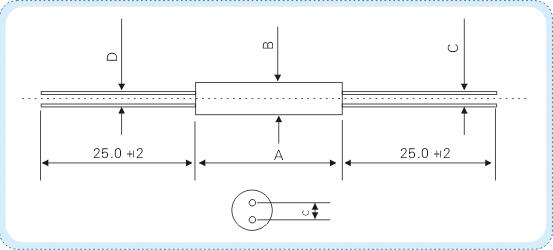

· 外形尺寸

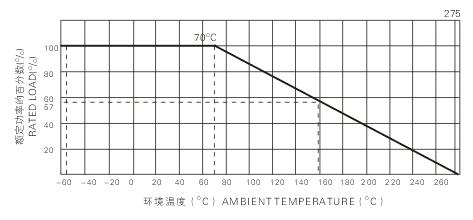

· 降功耗曲线
· 技术说明
| 型号 Type | 额定功率 （W） | 阻值范围 RES.RANGE (Ω) | 阻值精度 （%） | 温度系数 （PPM/℃) | 外形尺寸:Dimenions(mm) | |||||||
| A | B | c | d | |||||||||
| M4T-1 | 1W | 0.001～0.06 | ±0.5%（D） | ±50 ±100 ±250 | 16.5 | 6.4 | 3.2 | φ0.8 | ||||
| M4T-2 | 2W | 0.001～0.08 | ±1%（F） | 20.3 | 7.6 | 3.2 | φ0.8 | |||||
| M4T-4 | 4W | 0.001～0.2 | ±2%（G） | 22.8 | 8.6 | 3.2 | φ1 | |||||
| M4T-6 | 6W | 0.001～0.6 | ±5%（（J） | 47.5 | 11.1 | 3.2 | φ1 | |||||
· 性能指标
| 试验项目 Test Item | 性能要求 Specifications | 试验方法 Test Methods | ||||||||||
| 可焊性 Solderability | 焊料能自由流动并引线润湿为可焊性良好 | 235±5℃,2±5s | ||||||||||
| 耐焊接热 Resistance to sold.heat | △R≤±(2%R+0.5Ω) | 200±5℃,5±1s浸入深度(距元件主体)：6±1mm | ||||||||||
| 恒定湿热 Damp heat,steady state | ≤±5%绝缘电阻大于1000MΩ | 40±2℃相对温度93% 96h | ||||||||||
| 介质耐压 Dielectric strength | 无击穿或飞弧 NO BREAK DOWN | V形块法案 1000V（直流或交流峰值） | ||||||||||
| 表面温升 Surface temperature Rise | ≤±200℃ | 加额定功率的电流作用 | ||||||||||
| 温度循环 Temperature cycle | ≤±2% | -55℃/155℃ 五次循环 | ||||||||||
| 振动 Vibratious | ≤±2% | 10-500GHZ1.5mm在每一轴线上的扫频次数为20次 | ||||||||||
| 负荷寿命 Load life | ≤±5% | VR 70℃,1000h | ||||||||||
