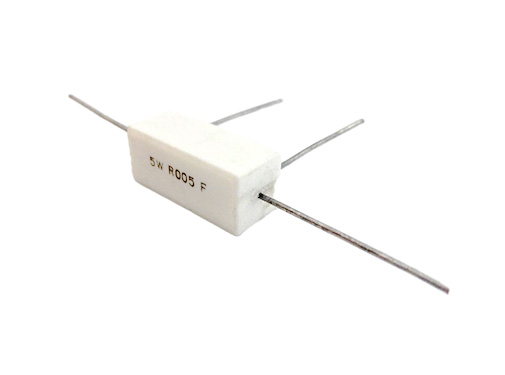

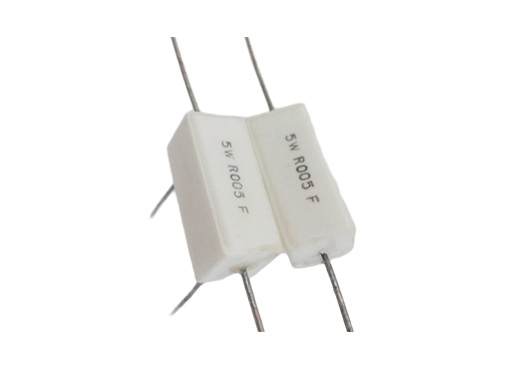

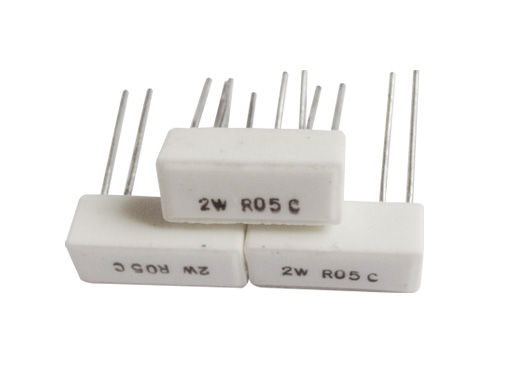

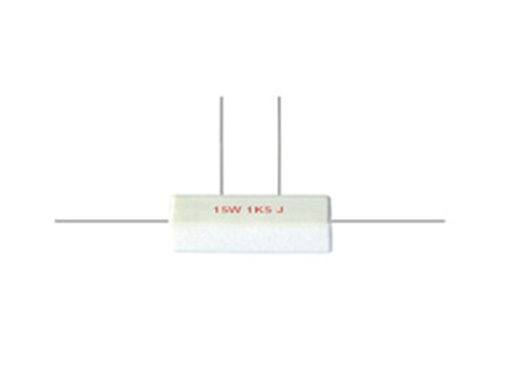

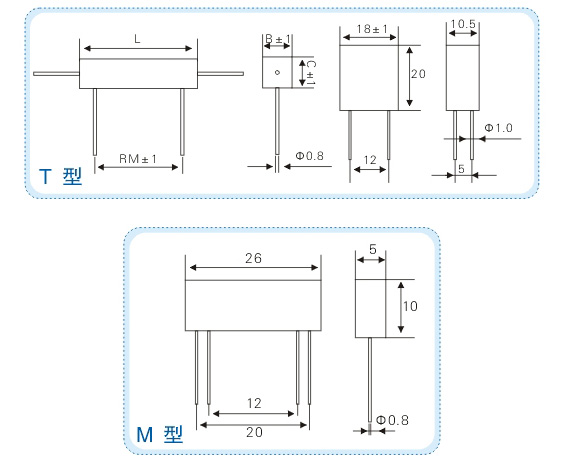

· 外形尺寸

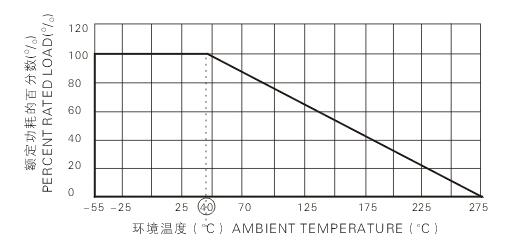

· 降功耗曲线
· 技术说明
| 型号 Type | 额定功率 Rate Power（W） | 外形尺寸 (MAX) Dimensions(mm) | 标称阻值 （Ω） | 阻值偏差 （%） | 温度系数 (PPM/℃) | 绝缘电压 （V） | 环境条件 （℃） | 电路图 | ||||||||||||||||
| L | H | B | C | d | ||||||||||||||||||||
| RX906-2 | 2 | 19 | 7 | 7 | 10 | 0.8 | R005～R5 | ±0.25%（C） ±0.5%（D） ±1%（F） | ±25 ±50 ±100 | 1000 | -55～70～155 (155℃时P=0.57PR) |  | ||||||||||||
| RX906-3 | 3 | 23 | 8 | 8 | 14 | 0.8 | ||||||||||||||||||
| RX906-5 | 5 | 23 | 10 | 10 | 14 | 0.8 | R01～1R | |||||||||||||||||
| RX906-7 | 7 | 36 | 9.5 | 10 | 25 | 1 | ||||||||||||||||||
| RX906-10 | 10 | 49 | 10 | 10 | 38 | 1 | ||||||||||||||||||
| RX906-20 | 20 | 65 | 13 | 13 | 54 | 1.2 | ||||||||||||||||||
· 性能指标
| 试验项目 Test Item | 性能要求 Specifications | 试验方法 Test Method | ||||||||||||||||||||||
| 可焊性 Solderability | 焊料能自由流动并引线润湿为可焊性良好 | 235±5℃,2±5S | ||||||||||||||||||||||
| 耐焊接热 Resistance to Solder | △R≤±（2%R+0.05Ω） | 200±5℃,5±1S 浸入深度（据元件主体）：6±1mm | ||||||||||||||||||||||
| 恒定湿热 Damp heat,steady state | ≤±5%绝缘电阻大于1000MΩ | 40±2℃相对温度93% 96h | ||||||||||||||||||||||
| 介质耐压 Dielectric Strength | 无击穿或飞弧NO BREAK DOWN | V形块法案1000V（直流或交流峰值） | ||||||||||||||||||||||
| 表面温升 Surface temperture Rise | ≤±200℃ | 加额定功率的电流作用 | ||||||||||||||||||||||
| 温度循环 Temperature cycle | ≤±2% | -55℃～155℃ 五次循环 | ||||||||||||||||||||||
| 振动 Vibration | ≤±2% | 10～500GHZ1.5mm,在每一轴线上的扫频次数为20次 | ||||||||||||||||||||||
| 负荷寿命 Load life | ≤±5% | VR 70℃,1000H | ||||||||||||||||||||||
