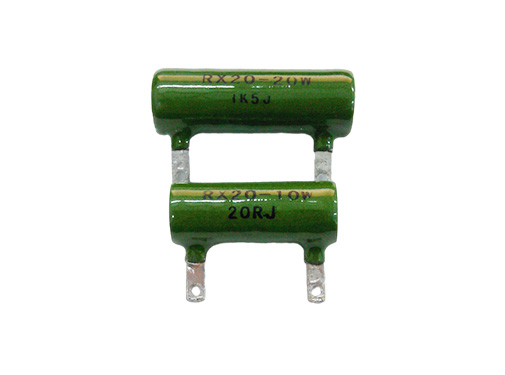

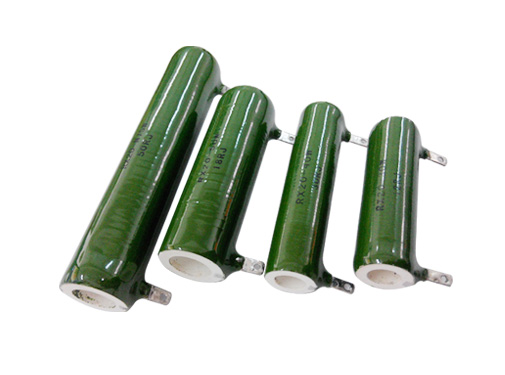

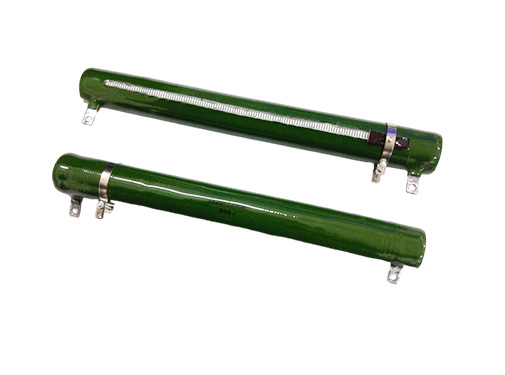

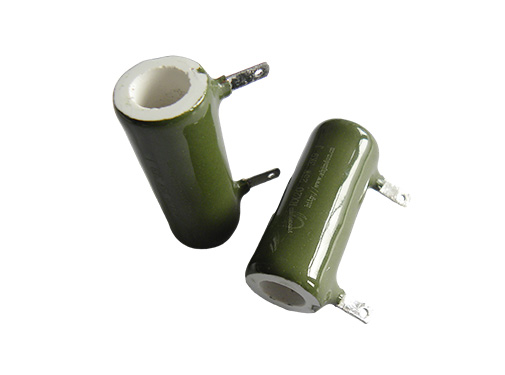

功率范围宽、耐腐蚀、耐高温、可在恶劣环境中使用。
采用高温玻璃釉作为表面涂层。
电阻体采用高温耐火瓷体或氧化铝瓷体,全焊接结构。耐潮湿、绝缘度高、过负荷能力强,热稳定性好,使用寿命长。
主要用于大型电源,电力设备,电器设备,机车等等。

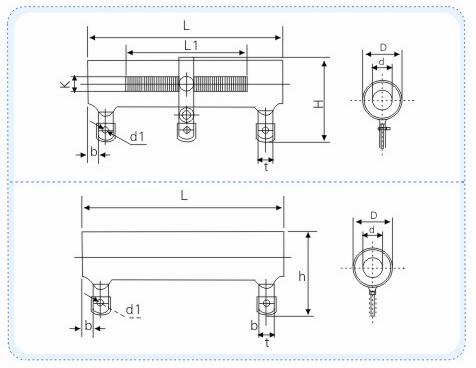

· 外形尺寸

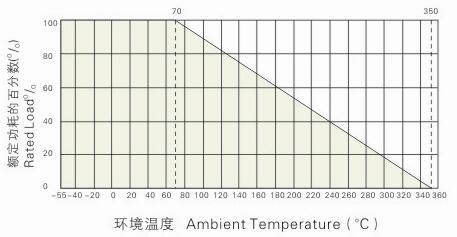

· 降功耗曲线
· 技术说明
型号 Type | 额定功率 Rate Power (W) | 阻值范围(Ω) Resistance Range | 重量 Weight(g) | 外形尺寸 Dimensions(mm) | |||||||||||||||||
RXG20 | RX20-T | 固定 | 可调 | L | D | d | H | h | L1 | K | b | t | d1 | ||||||||
RX20(T) | 8 | 5R1~3K3 | 23 | 35±1.5 | 14±2 | 5.5±0.5 | 28.5±2.5 | 3.5±0.8 | 4.5 | 2 | |||||||||||
10 | 5R1~10K | 5R1~200R | 17 | 34 | 41±1.5 | 14±2 | 5.5±0.5 | 31 | 28.5±2.5 | 20 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
16 | 5R1~15K | 5R1~220R | 36 | 42 | 45±1.5 | 17±2 | 8±0.5 | 34 | 31±2.5 | 23 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
20 | 5R1~20K | 5R1~430R | 44 | 52 | 51±2 | 17±2 | 8±0.5 | 34 | 31±2.5 | 30 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
25 | 10R~24K | 10R~510R | 57 | 68 | 51±2 | 21±2.5 | 12±0.6 | 39 | 35±2.5 | 30 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
30 | 10R~30K | 10R~1K | 80 | 90 | 71±2.2 | 21±2.5 | 12±0.6 | 39 | 35±2.5 | 44 | 6±2 | 3.5±0.8 | 4.5 | 2 | |||||||
40 | 20R~51K | 20R~1K2 | 98 | 110 | 87±2.2 | 21±2.5 | 12±0.6 | 39 | 35±2.5 | 57 | 3.5±0.8 | 4.5 | 2 | ||||||||
50 | 24R~56K | 20R~1K5 | 132 | 150 | 91±2.4 | 29±3 | 20±1.1 | 47 | 43±2.5 | 60 | 7±2 | 4.5±1 | 6 | 2.5 | |||||||
75 | 20R~51K | 24R~2K | 253 | 270 | 140±3.2 | 29±3 | 20±1.1 | 47 | 43±2.5 | 110 | 7±2 | 4.5±1 | 6 | 2.5 | |||||||
100 | 24R~62K | 20R~4K3 | 286 | 200 | 170±3.5 | 29±3 | 20±1.1 | 47 | 43±2.5 | 140 | 7±2 | 4.5±1 | 6 | 2.5 | |||||||
150 | 20R~75K | 20R~4K3 | 385 | 300 | 215±4 | 29±3 | 20±1.1 | 47 | 43±2.5 | 185 | 7±2 | 4.5±1 | 6 | 4 | |||||||
RXG20(T) | 200 | 4R7~68K | 5R1~4K3 | 475 | 400 | 215±4 | 38±3 | 38±3 | 61 | 58±2 | 160 | 7±2 | 8±1 | 9 | 4 | ||||||
200/250 | 4R7~68K | 5R1~4K3 | 510 | 530 | 266±4 | 30±2 | 30±2 | 50 | 50±2 | 210 | 7±2 | 8±1 | 9 | 4 | |||||||
300 | 1R7~68K | 5R1~4K3 | 630 | 650 | 266±4 | 36±2 | 36±2 | 58 | 58±2 | 210 | 8±2 | 8±1 | 9 | 4 | |||||||
400 | 4R7~75K | 6R1~5K1 | 1000 | 1050 | 250±4 | 54±2 | 54±2 | 76 | 77±3 | 180 | 10±2 | 8±1 | 16 | 8 | |||||||
500 | 4R7~75K | 6R2~5K1 | 1340 | 1400 | 300±4 | 54±2 | 30±2 | 76 | 77±3 | 230 | 10±2 | 8±1 | 16 | 8 |
