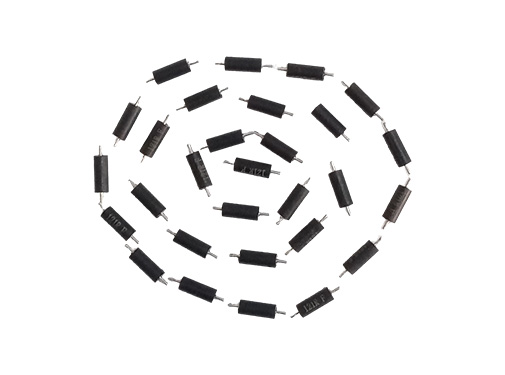

EE高可靠精密金属膜电阻器
产品特点：符合国家军用标准GJB1929-1994;
塑封型；高稳定；高精度；防潮湿；
温度范围：-65℃至+175℃；
稳定度：±0.5%，125℃，1000小时。

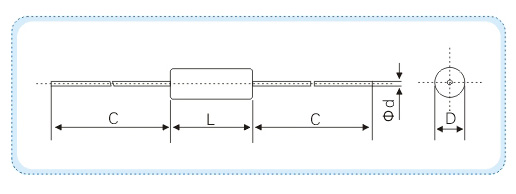

· 外形尺寸
· 技术说明
| 型 号 Type | EE1/20 | EE1/10 | EE1/8 | EE1/4 | EE1/2 | |||||||
| 国军标型号 Type of GJB1929-1994 | RJ52 | RJ53 | RJ54 | RJ55 | RJ56 | |||||||
| 在不同温度下的额定功率（W） Power Rating at tu℃(W) | 70℃ | 0.067 | 0.125 | 0.250 | 0.500 | 0.750 | ||||||
| 100℃ | 0.057 | 0.110 | 0.173 | 0.350 | 0.610 | |||||||
| 125℃ | 0.050 | 0.100 | 0.125 | 0.250 | 0.500 | |||||||
| 最大工作电压 Max Working Voltage(V) | 200 | 200 | 250 | 300 | 350 | |||||||
| 阻值范围 Resistance Range(Ω) | 10～2M0 | 0R1～8M0 | 0R1～10M | 0R1～5M0 | 0R1～10M | |||||||
| 精度范围 Tolerance Range | P(±0.02%),W(±0.05%),B(±0.1%),C(±0.25%),D(±0.5%),F(±1.0%) | |||||||||||
| 温度系数范围 TC-Range(PPM/℃) | C7(±5),C6(±10),C5(±15),C4(±20),C3(±25),C2(±50) | |||||||||||
| 外型尺寸 Dimensions(mm) | L±0.3 | 3.9 | 7.0 | 10.0 | 14.8 | 18.3 | ||||||
| D±0.3 | 1.8 | 2.5 | 3.4 | 5.2 | 6.5 | |||||||
| C±2 | 26 | 35 | 35 | 35 | 35 | |||||||
| d±0.05 | 0.51 | 0.63 | 0.56 | 0.8 | 0.81 | |||||||
· 性能指标
| 试验项目 Test Item | GJB1929-1994要求 | 试验方法 Test Methods | ||||||||||
| 过载 Short time overload | ≤±（0.25%R+0.05Ω） | 2.25-5倍额定功耗，最大电压不超过2U极，1h | ||||||||||
| 温度冲击 Temperature Operation | ≤±（0.25%R+0.05Ω） | -65℃～150℃,5次循环，0.5h | ||||||||||
| 低温工作 Low temp Operation | ≤±（0.25%R+0.05Ω） | -65℃,1h，额定电压不超过200V，45min | ||||||||||
| 介质耐压 Dielectric Strength | ≤±（0.25%R+0.05Ω） | 450V/mim，100V/S | ||||||||||
| 耐焊接热 Resistance to Solder | ≤±（0.1%R+0.05Ω） | 260℃,10S | ||||||||||
| 耐湿 Resistance to moisture | ≤±（0.5%R+0.05Ω） | -10℃～65℃,RH80-98%,240h | ||||||||||
| 寿命 Load life | ≤±（0.5%R+0.05Ω） | 125℃,PR,1000h | ||||||||||
| 冲击 Shock | ≤±（0.25%R+0.05Ω） | 100m/S2,6ms | ||||||||||
| 振动 Vibration | ≤±（0.25%R+0.05Ω） | 10-2000HZ,0.75mm,200m/S2 | ||||||||||
· 精度、温度系数与阻值范围对照表
| 型 号 Type | EE1/20 | EE1/10 | EE1/8 | EE1/4 | EE1/2 | |||||||
| RE1/8 | RE1/6 | RE1/4 | RE1/2 | RE3/4 | ||||||||
±0.02% P | 最低 FROM | 10R | 10R | 300R(100R) | 300R(100R) | |||||||
| 最高 TO | 500K | 500K | 1M0 | 1M0 | ||||||||
±0.05% W | 最低 FROM | 50R | 10R | 10R | 50R | 50R | ||||||
| 最高 TO | 750K | 1M0 | 1M0 | 2M0 | 2M0 | |||||||
±0.1% B | 最低 FROM | 10R | 1R0 | 1R0 | 10R(1R0) | 10R(1R0) | ||||||
| 最高 TO | 1M0 | 10M | 3M0 | 4M0 | 10M | |||||||
±0.25% C | 最低 FROM | 10R | 1R0 | 1R0 | 1R0 | 1R0 | ||||||
| 最高 TO | 1M0 | 5M0 | 10M | 5M0 | 10M | |||||||
±0.5% D | 最低 FROM | 10R | 0R5 | 0R5 | 0R5 | 0R5 | ||||||
| 最高 TO | 1M0 | 5M0 | 10M | 5M0 | 10M | |||||||
±1.0% F | 最低 FROM | 10R | 0R1 | 0R1 | 0R1 | 0R1 | ||||||
| 最高 TO | 1M5 | 5M0 | 10M | 5M0 | 10M | |||||||
±5PPM/℃ C7 | 最低 FROM | 5R0 | 5R0 | 5R0 | 5R0 | |||||||
| 最高 TO | 1M0 | 1M0 | 500K | 500K | ||||||||
±10PPM/℃ C6 | 最低 FROM | 10R | 1R0 | 1R0 | 1R0 | 1R0 | ||||||
| 最高 TO | 750K | 1M0 | 1M0 | 750K | 750K | |||||||
±15PPM/℃ C5 | 最低 FROM | 10R | 1R0 | 1R0 | 1R0 | 1R0 | ||||||
| 最高 TO | 1M0 | 4M0 | 5M0 | 3M0 | 5M0 | |||||||
±20PPM/℃ C4 | 最低 FROM | 10R | 1R0 | 1R0 | 1R0 | 1R0 | ||||||
| 最高 TO | 1M5 | 5M0 | 10M | 5M0 | 10M | |||||||
±25PPM/℃ C3 | 最低 FROM | 10R | 1R0 | 1R0 | 1R0 | 1R0 | ||||||
| 最高 TO | 1M5 | 10M | 10M | 5M0 | 10M | |||||||
±50PPM/℃ C2 | 最低 FROM | 10R | 0R1 | 0R1 | 1R0 | 0R1 | ||||||
| 最高 TO | 1M5 | 5M0 | 10M | 5M0 | 10M | |||||||
★订货示例(Examples for purchase):型号-阻值-精度-温度系数 EE1/10-10K5-F-C2
包装说明：包装塑料自封包装（起定量30只）
