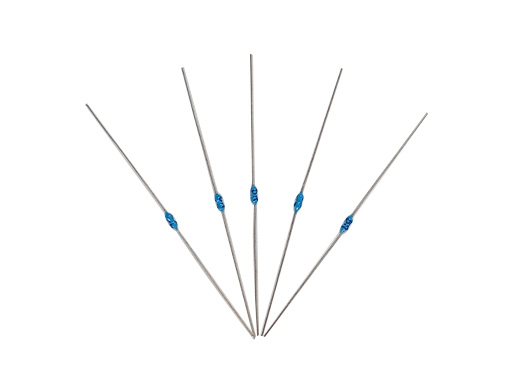

RE高可靠精密金属膜电阻器
产品特点：高稳定、高精度、小体积，优良的过负荷性能，适用于脉冲线路，抗氧化性好，热稳定性好。
符合美国军用规范MIL-R-10509；
温度范围：-55℃～155℃、稳定度：±0.5％、125℃ 1000小时。
适用于仪器仪表，电子衡器，航天，国防等。
· 外形尺寸
· 技术说明
| 型号 Type | RE1/8 | RE1/6 | RE1/4 | RE1/2 | RE3/4 | ||||||||
| 在不同温度下的额定功率（W）Power Rating at tu℃(W) | 70℃ | 0.15 | 0.25 | 0.50 | 0.75 | 1.0 | |||||||
| 100℃ | 0.10 | 0.15 | 0.25 | 0.50 | 0.75 | ||||||||
| 125℃ | 0.05 | 0.10 | 0.125 | 0.25 | 0.50 | ||||||||
| 最大工作电压 Max Working Voltage(V) | 200 | 200 | 250 | 300 | 350 | ||||||||
| 阻值范围 Resistance Range(Ω) | 10R～2M0 | 0R1～8M0 | 0R1～10M | 0R1～5M0 | 0R1～10M | ||||||||
| 精度范围 Tolerance Range | P(±0.02%),W(±0.05%),B(±0.1%),C(±0.25%),D(±0.5%),F(±1.0%) | ||||||||||||
| 温度系数范围 TC-Range(PPM/℃) | C7(±5),C6(±10),C5(±15),C4(±20),C3(±25),C2(±50) | ||||||||||||
| 外形尺寸 Dimensions (mm) | L±0.3 | 3.80 | 3.70 | 7.00 | 10.50 | 14.50 | |||||||
| D±0.3 | 1.50 | 1.90 | 2.50 | 4.00 | 4.50 | ||||||||
| C±2 | 26 | 25 | 28 | 28 | 28 | ||||||||
| D±0.05 | 0.51 | 0.50 | 0.60 | 0.63 | 0.80 | ||||||||
· 性能指标
| 试验项目 Test Item | GJB1929-1994要求 | 试验方法 Test Methods | |||||||||||
| 过载 Short Time Overload | ≤±（0.25%R+0.05Ω） | 2.25-5倍额定功耗.最大电压不超过2U极，1h | |||||||||||
| 温度冲击 Temperature Operation | ≤±（0.25%R+0.05Ω） | -65℃～150℃,5次循环，0.5h | |||||||||||
| 低温工作 Low temp.Operation | ≤±（0.25%R+0.05Ω） | -65℃,1h,额定电压不超过200V，45min | |||||||||||
| 介质耐压 Dielectric Strength | ≤±（0.25%R+0.05Ω） | 450V/min,100V/S | |||||||||||
| 耐焊接热 Resistance to Solder | ≤±（0.1%R+0.05Ω） | 260℃,10S | |||||||||||
| 耐湿 Resistance to moisture | ≤±（0.5%R+0.05Ω） | -10℃～65℃,RH80-98%,240h | |||||||||||
| 寿命 Load life | ≤±（0.5%R+0.05Ω） | 125℃,PR,2000h | |||||||||||
| 冲击 Shock | ≤±（0.25%R+0.05Ω） | 1000m/S2,6ms | |||||||||||
| 振动 Vibration | ≤±（0.25%R+0.05Ω） | 10-2000HZ,0.75mm,200m/S2 | |||||||||||
★订货示例（Examples for purchase）:型号-阻值-精度-温度系数 RE1/4-10K5-F-C2
包装说明：包装塑料自封包装（起订量30只）
