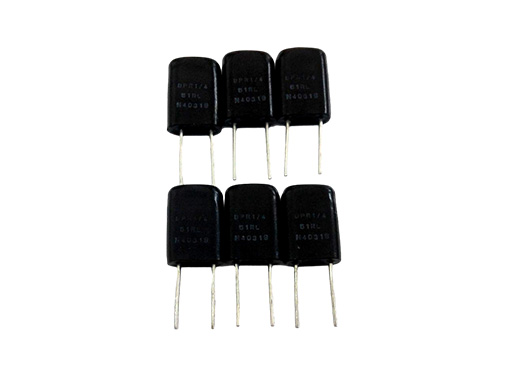

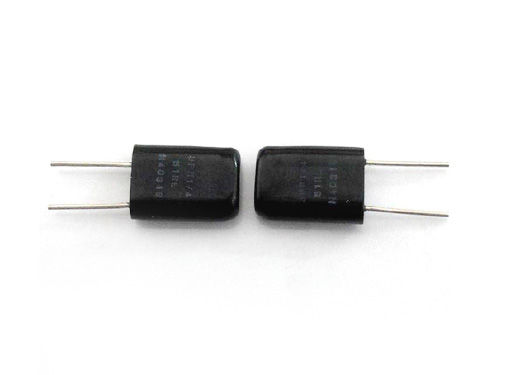

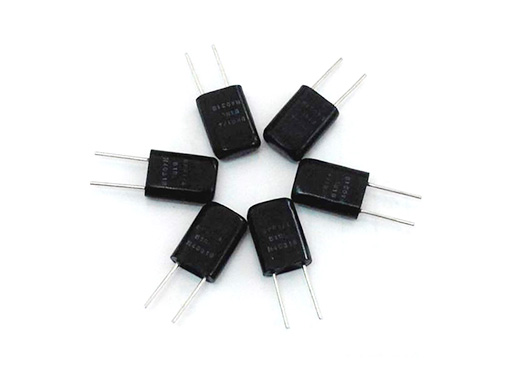

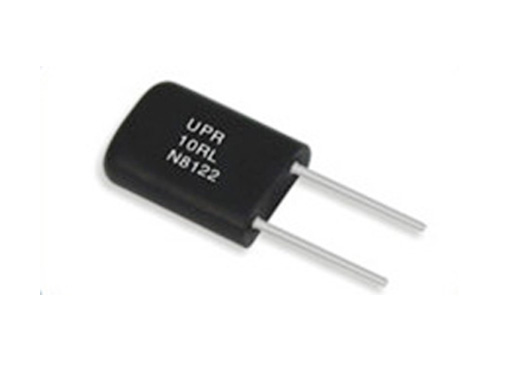

UPR超精密金属膜电阻器
产品特点：符合GB/G 5729-1994；高稳定、高精度、低温漂、径向引线。
温度范围：-55℃～155℃、稳定度：±0.5％ ，70℃ 1000小时
主要应用于仪器仪表，电子衡器等。
· 外形尺寸
· 技术说明
| 型号 Type | UPR1/10 | UPR1/8 | UPR1/4 | |||||||||||||||||||||
| 70℃时的额定功率 Power Rating at 70℃(W) | 0.1 | 0.125 | 0.25 | |||||||||||||||||||||
| 最大工作电压 Max Working Voltage (V) | 200 | 250 | 300 | |||||||||||||||||||||
| 阻值范围 Resistance Range (Ω) | 10R-2M0 | 10R-2M0 | 10R-2M0 | |||||||||||||||||||||
| 精度范围 Tolerance Range | L(±0.01%),P(±0.02%),W(±0.05%),B(±0.1%) | |||||||||||||||||||||||
| 温度系数范围 TCR-Range(PPM/℃) | C10(±2),C7(±5),C6(±10),C5(±15),C4(±20),C3(±25) | |||||||||||||||||||||||
| 外形尺寸 Dimensions(mm) | A±0.5 | 10.5 | 7.5 | 9.5 | ||||||||||||||||||||
| B±0.5 | 9.5 | 9.0 | 12.0 | |||||||||||||||||||||
| C±0.5 | 4.0 | 2.5 | 4.0 | |||||||||||||||||||||
| D | 2.54～7.6 | 3.81 | 2.54～5.08 | |||||||||||||||||||||
| E±2 | 10 | 10 | 10 | |||||||||||||||||||||
| F±0.05 | 0.63 | 0.63 | 0.63 | |||||||||||||||||||||
· 性能指标
| 试验项目 Test Item | 标准要求 Standard Requirement | 试验方法 Test Methods | ||||||||||||||||||||||
| 过载 Short Time Over Load | ≤±(0.1%+0.01Ω) | 2.5VR，5S | ||||||||||||||||||||||
| 温度冲击 Temperature Shock | ≤±(0.1%+0.01Ω) | -55℃/155℃,5cycles | ||||||||||||||||||||||
| 介质耐压 Dielectric Strength | ≤±(0.1%+0.01Ω) | VAC,1min±5S | ||||||||||||||||||||||
| 耐焊接热 Resistance to Solder | ≤±(0.1%+0.01Ω) | 260℃,10S | ||||||||||||||||||||||
| 寿命 Load Life | ≤±(0.5%+0.05Ω) | 70℃,PR,1000h | ||||||||||||||||||||||
| 冲击 Shock | ≤±(0.1%+0.01Ω) | 1000m/S2,6ms | ||||||||||||||||||||||
| 振动 Vibration | ≤±(0.1%+0.01Ω) | 10-500HZ,0.75mm,98m/S2 | ||||||||||||||||||||||
★订货示例（Examples for purchase）:型号-阻值-精度-温度系数 UPR1/10-10R-P-C7
★未列出产品请与我公司技术部门联系，我公司可按贵单位要求生产.
★Resitors not listed above can be produced as well,please contact our technology Dept.
★包装说明：采用塑料自封袋+纸质盒包装（起订量20只）
★Packing:Plastic reclosable bags(mog20pcs)
