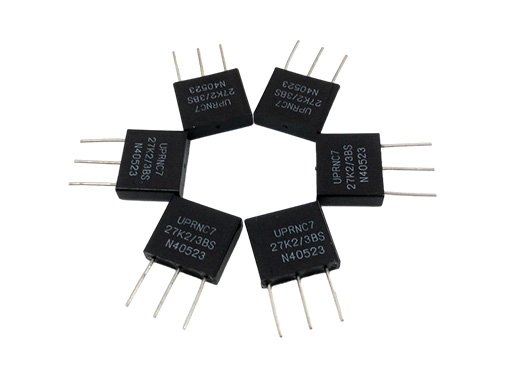

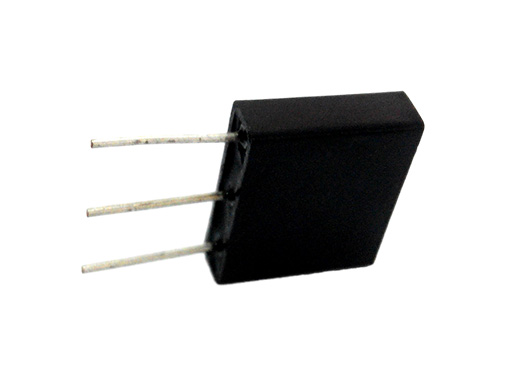

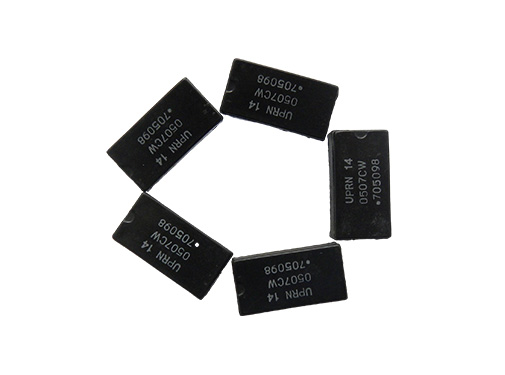

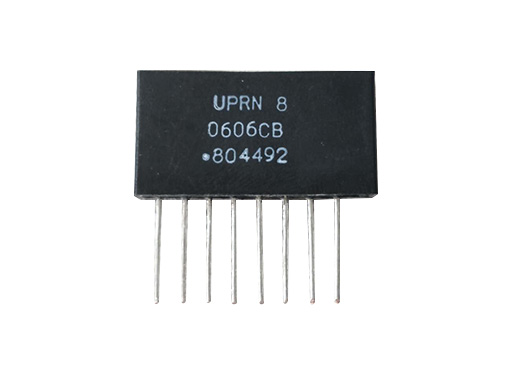

UPRN高精密电阻网络
产品特点：符合GB/G 5729-1994；高稳定、高精度、低温漂、径向引线。
温度范围：-55℃～155℃、稳定度：±0.5％，70℃1000小时。
主要应用于仪器仪表，电子衡器等。

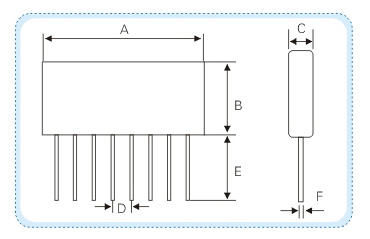

· 外形尺寸
· 技术说明
| 70℃时的额定功率 Power Rating at 70℃(W) | 0.125 | ||||||||||||||||||||
| 最大工作电压 Max Working Voltage (v) | 200 | ||||||||||||||||||||
| 阻值范围 Resistance Range(Ω) | 10R～2M0 | ||||||||||||||||||||
| 绝对精度 Absolute Tolerance | L(±0.01%),P(±0.02%),W(±0.05%),B(±0.1%),D(±0.5%),F(±1.0%) | ||||||||||||||||||||
| 相对精度 Relative Tolerance | L(±0.01%),P(±0.02%),W(±0.05%),B(±0.1%) | ||||||||||||||||||||
| 温度系数 TCR (PPM/℃) | C7(±5),C6(±10),C5(±15),C4(±20),C3(±25),C2(±50) | ||||||||||||||||||||
| 相对温度系数 Relative TCR(PPM/℃) | C10(±2),C7(±5),C6(±10),C5(±15),C4(±20),C3(±25) | ||||||||||||||||||||
| 外形尺寸 Dimensions(mm) | A | 10～50 | |||||||||||||||||||
| B | 9～12 | ||||||||||||||||||||
| C±0.5 | 4 | ||||||||||||||||||||
| D | ≥2.54 | ||||||||||||||||||||
| E±2.0 | 10 | ||||||||||||||||||||
| F±0.05 | 0.63 | ||||||||||||||||||||
· 性能指标
| 试验项目 Test Item | 标准要求 Standard Requirement | 试验方法 Test Method | |||||||||||||||||||
| 过载 Short Time Over Load | ≤±(0.1%+0.01Ω) | 2.25-5倍额定功耗。最大电压不超过2U极，1h | |||||||||||||||||||
| 温度冲击 Temperature Shock | ≤±(0.1%+0.01Ω) | -65℃～150℃,5次循环，0.5h | |||||||||||||||||||
| 介质耐压 Dielectric Strength | ≤±(0.1%+0.01Ω) | 450V/min,100V/S | |||||||||||||||||||
| 耐焊接热 Resistance to Solder | ≤±(0.1%+0.01Ω) | 260℃,10S | |||||||||||||||||||
| 寿命 Load Life | ≤±(0.5%+0.05Ω) | 70℃,PR,1000h | |||||||||||||||||||
| 振动 Vibration | ≤±(0.1%+0.01Ω) | 0-500HZ,0.75mm,98m/S2 | |||||||||||||||||||
★订货示例（Examples for purchase）:型号-阻值-精度-温度系数 UPRN-10K/15K/20K-W-C7
★网络电阻内部电路示例(Examples for internal circuit):
★非标尺寸产品请与我公司技术部门联系，我公司可按贵单位要求设计生产.
★Resistors Network not listed above can be produced as well,please contact our technology Dept.
★包装说明：采用塑料自封袋+纸质盒包装（起订量20只）
★Packing:Plastic recloseable bags(mog20pcs)
