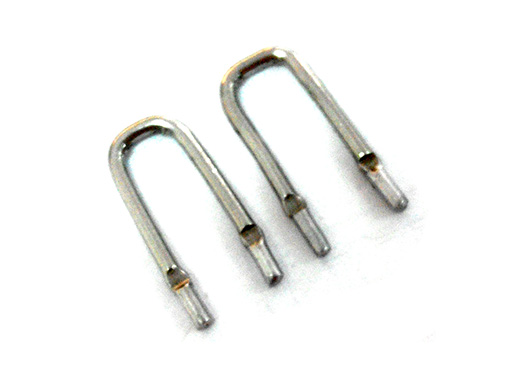

该电阻器由精密合金制成,用作电源等回路的限流均流可取样检测,
具有高可靠,高过载能力又具备容易焊接和无感应功能,
主要应用于电源等回路的限流均流或取样检测。

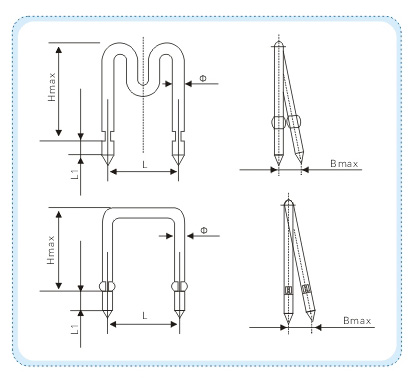

· 外形尺寸
L | Hmax | Bmax | φ | L1 | |||||||
5~50 | 20 | 1 | 见下表 | 3±0.5 | |||||||
· 技术说明
型号 Type | 线径φ (mm) Diameter | 额定电流 (A) Rate Current | 阻值范围 (mΩ) Resistance Range | 阻值允许偏差(%) Tolerance | 电阻温度系数 (10-6/℃) Temperature Coefficient | 温度范围 (℃) Temperature Range | ||||||||||||||||
FLQ53-05 | 0.5 | 2.5 | 20~50 | ±5%(J) ±10%(K) | ±50~±100 | -55~+85 | ||||||||||||||||
FLQ53-06 | 0.6 | 3.0 | 20~50 | |||||||||||||||||||
FLQ53-07 | 0.7 | 4.0 | 20~50 | |||||||||||||||||||
FLQ53-08 | 0.8 | 4.5 | 20~50 | |||||||||||||||||||
FLQ53-09 | 0.9 | 5.0 | 10~50 | |||||||||||||||||||
FLQ53-10 | 1.0 | 5.5 | 10~30 | |||||||||||||||||||
FLQ53-11 | 1.1 | 6.0 | 5~20 | |||||||||||||||||||
FLQ53-12 | 1.2 | 7.0 | 5~20 | |||||||||||||||||||
FLQ53-13 | 1.3 | 7.5 | 5~20 | |||||||||||||||||||
FLQ53-14 | 1.4 | 8.0 | 5~20 | |||||||||||||||||||
FLQ53-15 | 1.5 | 9.0 | 5~20 | |||||||||||||||||||
FLQ53-16 | 1.6 | 9.5 | 5~15 | |||||||||||||||||||
FLQ53-18 | 1.8 | 11 | 3~10 | |||||||||||||||||||
FLQ53-20 | 2.0 | 12 | 2~8 | |||||||||||||||||||
FLQ53-23 | 2.3 | 14 | 2~8 | |||||||||||||||||||
FLQ53-25 | 2.5 | 17 | 2~5 | |||||||||||||||||||
FLQ53-29 | 2.9 | 21 | 2~5 |
