低阻低感,开放结构,高精度;
额定功率/阻值范围:
1W/R005~R05,2W/R005~R02,3W/R003~R01,4W/ R002~R005;
阻值精度:
±2%(G)、±5%(J)±10%(K)。

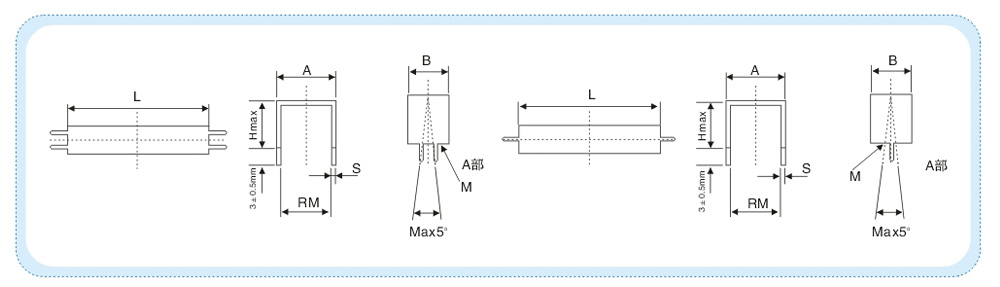

· 外形尺寸
★注:M为阻值测试点,L、A、B、S具体由电阻器的材质、阻值和功率决定,RM为5mm~25mm以每5mm为一档递增。
· 技术说明
型号 Type | 额定功率(W) Rate power | 阻值范围(mΩ) Resistance range | 精度 Tolerances | 外形尺寸 Dimensions(mm) | ||||
Hmax | RM | |||||||
FLQ54-1 | 1 | R005~R05 | ±2%(G) ±5%(J) ±10%(K) | 20 | 50~30 | |||
FLQ54-2 | 2 | R005~R02 | ||||||
FLQ54-3 | 3 | R003~R01 | ||||||
FLQ54-4 | 4 | R002~R005 |
· 性能指标
试验项目 TestLtem | 性能要求 Specifications | |||||||
气候类别 Climatic category | 55/155/21 | |||||||
温度范围 Temperature range | -55℃~300℃ | |||||||
降功耗 Derating | 当环境温度由70℃升至300℃时,电阻器允许负荷由额定功率的100%降至0% | |||||||
长期试验 Load life P70,70℃,1000hrs | △R≤±2%R | |||||||
稳态湿热 Damp Heat,steady state 40℃,93%,r,h,21d | △R≤±2%R | |||||||
引出端强度Terminal tensile strength | △R≤±0.5%R | |||||||
耐焊接热 Resistance to sold,heat 350℃,3.5s | △R≤±0.5%R | |||||||
可焊性 Solderability | IEC68-2-20(1968)槽焊法,235℃±5℃,2±5s(solder bath method) |
