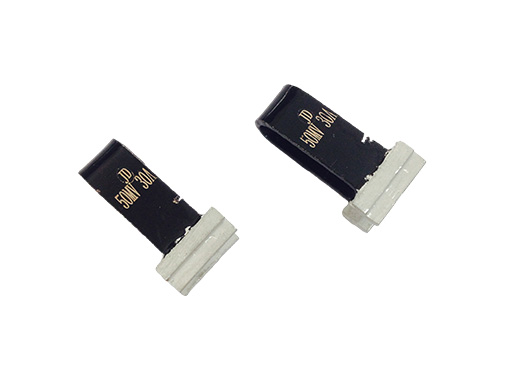

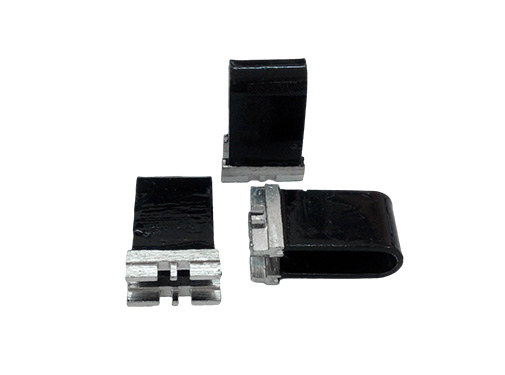

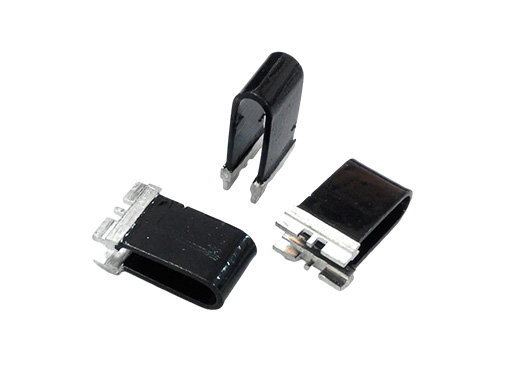

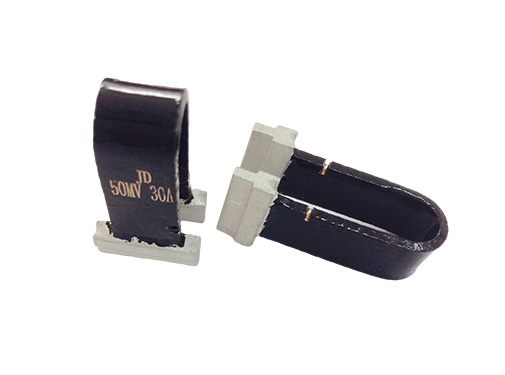

FL-1型分流器由精密合金板制成,银合金钎焊脚保证了焊接点极高的电气性能。
因此该结构了一种高可靠、高过载能力的无感应电阻器。
它可广泛用于通讯系统,电子整机,自动化控制的电源等回路作限流、均流或取样检测。

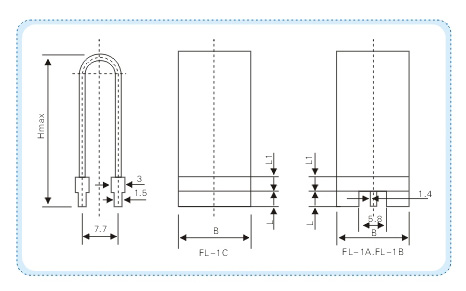

· 外形尺寸
型号 Type | 外形尺寸 Dimensions(mm) | 焊脚形式 Style Of terminal | ||||||||||||||||||||||
Hmax | B | L | L1 | |||||||||||||||||||||
FL-1A | 37 | 18 | 3 | 3 | 三头 | |||||||||||||||||||
FL-1B | 60 | 30 | 5 | 5 | 三头 | |||||||||||||||||||
FL-1C | 32 | 15 | 3 | 3 | 单头 |
· 技术说明
型号 Type | 额定电流(A) Rate Current | 额定电压降(mv) Rate Voltage Drop | 标称阻值(mΩ) Norminal Resistance | 准确度等级 Accuracy Class | 温度范围(℃) Temperature Range | 温度系数 (10-6/℃) Temperature Coeffcient | ||||||||||||||||||
FL-1A-30 | 30 | 50 | 1.6667 | ±0.5% | -55℃~+85℃ | ±25 | ||||||||||||||||||
FL-1A-50 | 50 | 50 | 1.0000 | |||||||||||||||||||||
FL-1A-60 | 60 | 50 | 0.8333 | |||||||||||||||||||||
FL-1B-60 | 60 | 50 | 0.8333 | |||||||||||||||||||||
FL-1B-75 | 75 | 50 | 0.6667 | |||||||||||||||||||||
FL-1B-100 | 100 | 50 | 0.5000 | |||||||||||||||||||||
FL-1C-30 | 30 | 45 | 1.5000 | |||||||||||||||||||||
FL-1C-60 | 60 | 45 | 0.7500 |
