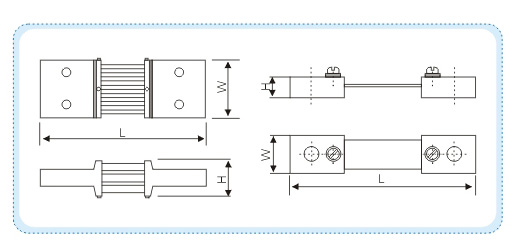

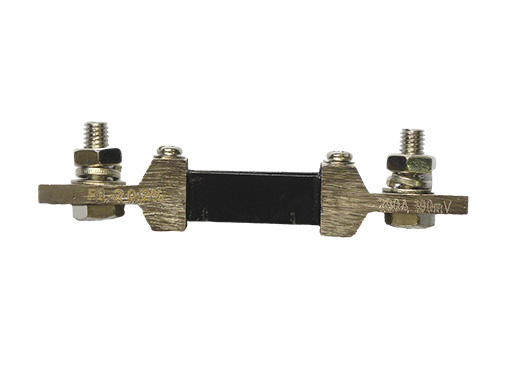

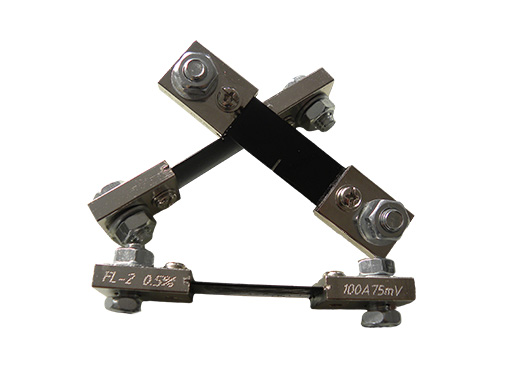

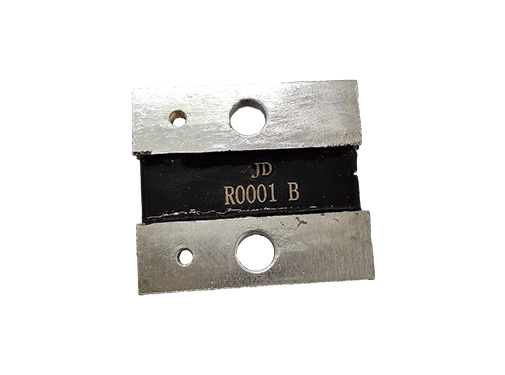

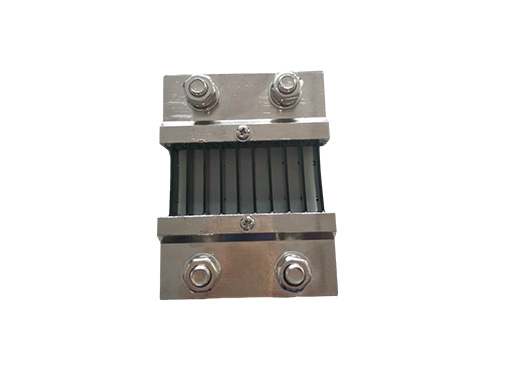

· 外形尺寸
型号 Type | 外形尺寸 Dimensions(L×W×H)(mm) | |||||||||||||||||||||||
50mv | 60mv | 75mv | ||||||||||||||||||||||
50~50A | 135×30×30 | 150×30×30 | 120×25×16 | |||||||||||||||||||||
75~200A | 135×30×32 | 150×30×32 | 110×25×12 | |||||||||||||||||||||
300A | 116×35×18.5 | 150×30×32 | 128×26×22 | |||||||||||||||||||||
400A | 116×44×18.5 | 150×35×32 | 128×38×22 | |||||||||||||||||||||
500A | 116×55×18.5 | 150×40×32 | 128×45×22 | |||||||||||||||||||||
600A | 122×55×21 | 132×65×21 | 128×62×22 | |||||||||||||||||||||
750A(700A) | 122×70×21 | 132×70×21 | 128×76×22 | |||||||||||||||||||||
1000A | 159×70×21 | 172×70×21 | 128×96×22 | |||||||||||||||||||||
2000A | 190×100×38 | 199×100×39 | 210×95×100 | |||||||||||||||||||||
3000A | 273×103×64 | 281×103×64 | 210×145×100 | |||||||||||||||||||||
4000A | 292×110×82 | 300×110×82 | 210×195×150 | |||||||||||||||||||||
5000A | 315×128×106 | 323×128×106 | 290×195×150 | |||||||||||||||||||||
6000A | 320×133×115 | 330×133×115 | 290×240×150 | |||||||||||||||||||||
7500A | 327×133×115 | 337×133×115 | 290×320×150 | |||||||||||||||||||||
10000A | 327×200×115 | 337×200×115 | 290×400×150 |
· 性能指标
试验项目 Test Item | 性能要求 Specifications | |||||||||||||||||||||||
准确度等级 Accuracy class | 2~4000A 0.5级;5000~10000A 1.0级 | |||||||||||||||||||||||
环境条件 Ambient temperature&Relative humidity | -40~+60℃相对温度≤95%,在35℃时 | |||||||||||||||||||||||
过载性能 Overload | 额定电流的120%,2小时 | |||||||||||||||||||||||
电压降 Voltage drop | 50mv,60mv,75mv | |||||||||||||||||||||||
表面温升 Surface temperature rise | 50A以下不超过80℃;50A以上不超过120℃ | |||||||||||||||||||||||
电阻温度系数 Temperature coefficient | ±25×10-6/℃;±50×10-6/℃;±100×10-6/℃ |
